> KD2單極自鎖點發光按鈕開關

•
•
•
•

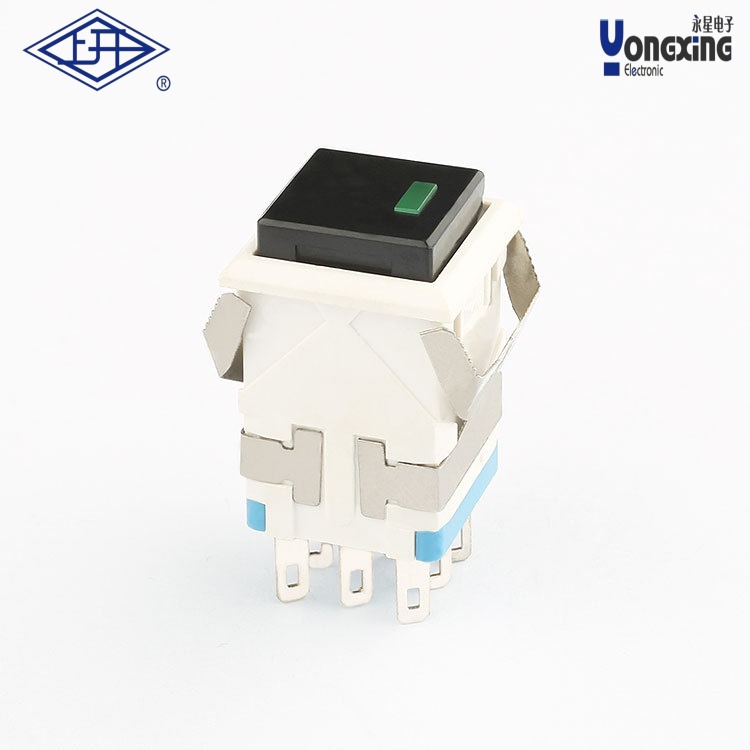

產品名稱：             KD2單極自鎖點發光按鈕開關
產品型號：              KD2-A21L12-WB-G
電器額定值：          3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥100MΩ
耐壓(常態)：           1500V
電器壽命(次)：       10000次
機械壽命(次)：       50000次
工作環境溫度：      -25℃~+55℃
防護等級：              IP40
產品認證：             CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

KD2系列按鈕開關中的KD2-A21L12-WB-G型號為雙極自鎖型帶發光功能的產品，其核心參數與特性如下：

一、基礎參數

?額定電氣性能?：3A 250V AC，接觸電阻≤50MΩ，常態絕緣電阻≥100MΩ，耐壓1500V。

?壽命指標?：電器壽命10,000次，機械壽命50,000次。

?環境適應性?：工作溫度范圍-25℃至+55℃，防護等級IP40。

?認證標準?：符合CE、CQC、ROHS認證要求。

二、結構特性

?自鎖機制?

采用機械鎖定設計，按下后觸點保持閉合狀態，需再次按壓才能復位斷開。

?發光功能?

型號中“L12”表明內置12V指示燈，通過并聯觸點實現狀態顯示。

指示燈電路包含降壓電阻，確保與主觸點兼容性。

?觸點配置?

雙極結構支持雙路獨立電路控制（常開/常閉組合），適用于需要同步操作的復雜場景。

三、應用場景

?工業設備?：如生產線啟停控制、電梯操作面板等需持續通電的場景。

?安全系統?：紅色警示燈搭配自鎖功能可用于緊急停止裝置。

?通用電氣控制?：兼容AC/DC電路，適配自動化設備、儀器儀表等。

四、型號擴展說明

KD2系列包含多種變體（如KD2-22/23/24），區分點包括：

?自鎖/復位類型?：部分型號為無鎖自復位結構，適用于點動操作。

?發光電壓?：除12V外，部分型號支持3V、24V等不同電壓規格的指示燈。

?觸點數量?：六腳或八腳設計對應不同極數組合（如雙常開+雙常閉）
